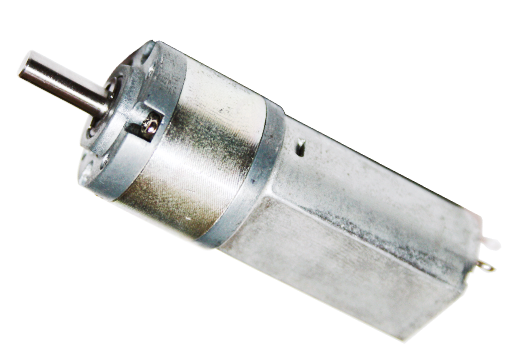

RIC-22GP2032
紧凑直径：22 mm，适用于空间受限的安装。
高扭矩密度：行星齿轮在小体积内最大化输出扭矩。
低背隙：提高定位精度和重复性。
耐用结构：金属齿轮与坚固的电机部件，延长使用寿命。
电压灵活性：兼容常见的低压直流系统。
易于集成：标准轴和安装选项简化机械安装。
应用：安防摄像机；云台/俯仰相机头；小型机器人与机器人关节；微型执行器与线性驱动；电动锁与门闩；医疗设备与实验室自动化；相机云台与稳定器；智能家居设备；自动售货机构；爱好者与 DIY 项目。
齿轮箱规格
| 减速级数 | 1 | 2 | 3 | 4 |
|---|---|---|---|---|
| 减速比 | 3.5, 4, 5 | 12 , 14 , 16 , 19 , 21 , 23 , 29 | 43 , 49 , 58 , 76 , 84 , 96 , 100 , 107 , 126 , 135 , 144 , 171 | 196 , 233 , 256 , 276 , 294 , 349 , 429 , 441 , 474 , 509 , 542 , 576 , 599 , 643 , 684 , 756 , 812 , 864 , 1026 |
| DIM L(mm) | 16 | 19.5 | 30 | 26.5 |
| 效率(%) | 85 | 72 | 61 | 52 |
| 允许最大额定力矩(Kg.cm) | 5 | 7.5 | 10 | 15 |
马达参数
| 型号 | 额定电压 | 空载 | 额定负载 | 堵转 | |||||
|---|---|---|---|---|---|---|---|---|---|
| 转速 | 电流 | 转速 | 电流 | 力矩 | 输出功率 | 电流 | 力矩 | ||
| VDC | rpm | A | rpm | A | g.cm | W | A | g.cm | |
| FF-180-120110 | 12 | 11000 | 0.07 | 9600 | 0.38 | 30 | 3 | 0.21 | 200 |
| FF-180-240110 | 24 | 11000 | 0.035 | 9600 | 0.19 | 30 | 3 | 0.11 | 200 |
| FF-180-120140 | 12 | 14000 | 0.095 | 11500 | 0.4 | 40 | 5.5 | 3.5 | 260 |
| FF-180-240140 | 24 | 14000 | 0.04 | 11500 | 0.2 | 40 | 5.5 | 1.7 | 260 |
外形图
